烜芯微生產10G04S場效應管,提供10G04S的參數規格書,10G04S中文資料與10G04S場效應管的引腳圖

10G04S場效應管參數具體如下：

極性：N+P溝道

Power Dissipation(w)功耗：NPN極3.4W,PNP極7.5W

Continuous Drain Current ID(A)持續漏極電流：NPN極10A，PNP極-10A

Drain-Source Voltage VDS(V)漏源極電壓：NPN極40V，PNP極-40V

Gate-Source Voltage VGS(V)柵源電壓：±20V

Gate Threshold Voltage Vgs(ts)開啟電壓：NPN極1~2.5V，PNP極-1~-2.5V

NPN極：Static Drain-Source On-Resistance RDS(on)導通電阻ID=10A,VGS=10V：Typ 17mΩ Max 20mΩ

Static Drain-Source On-Resistance RDS(on)導通電阻ID=5A,VGS=4.5V：Typ 22mΩ Max 27mΩ

PNP極：Static Drain-Source On-Resistance RDS(on)導通電阻ID=-8A,VGS=-10V：Typ 34mΩ Max 44mΩ

Static Drain-Source On-Resistance RDS(on)導通電阻ID=-5A,VGS=-4.5V：Typ 46mΩ Max 62mΩ

Junction and Storage Temperature Range ：結和儲存溫度范圍：-55 to 150℃

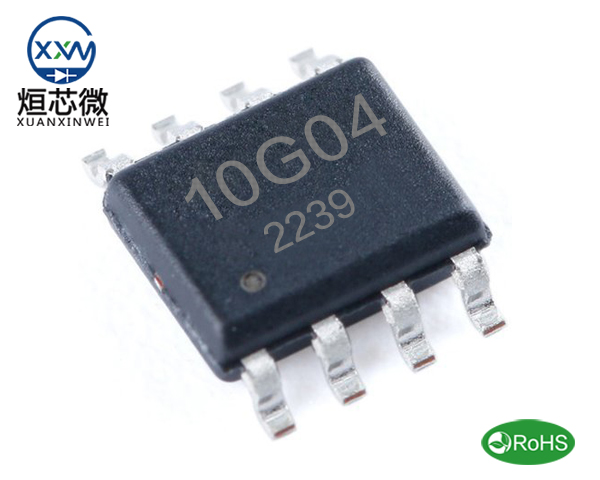

10G04S場效應管封裝為：SOP-8

作用與應用

10G04S場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。10G04S廣泛應用于以下領域：

電源管理：10G04S可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。

信號放大：在音頻放大器和低頻放大器中，10G04S可以作為信號放大的關鍵部件。

開關控制：在各種開關電路中，如LED燈控制、電機控制等，10G04S能提供高效的開關控制功能。

模擬開關：在模擬電路中，10G04S可以作為開關管，用于模擬信號的控制和處理。

充電管理：在移動設備和電動車等充電管理系統中，10G04S用于充電過程中的電池保護和充電控制。
