烜芯微生產150N03D場效應管,提供150N03D的參數規格書,150N03D中文資料與150N03D場效應管的引腳圖

150N03D場效應管參數具體如下：

極性：N溝道

Power Dissipation(w)功耗：66W

Continuous Drain Current ID(A)持續漏極電流：150A

Drain-Source Voltage VDS(V)漏源極電壓：30V

Gate-Source Voltage VGS(V)柵源電壓：±20V

Gate Threshold Voltage Vgs(ts)開啟電壓：1.2V~ 2.2V

Static Drain-Source On-Resistance RDS(on)導通電阻ID=20A,VGS=10V：Typ 1.4mΩ Max 1.9mΩ

Static Drain-Source On-Resistance RDS(on)導通電阻ID=15A,VGS=4.5V：Typ 2.1mΩ Max 2.8mΩ

Junction and Storage Temperature Range ：結和儲存溫度范圍：-55 to 150℃

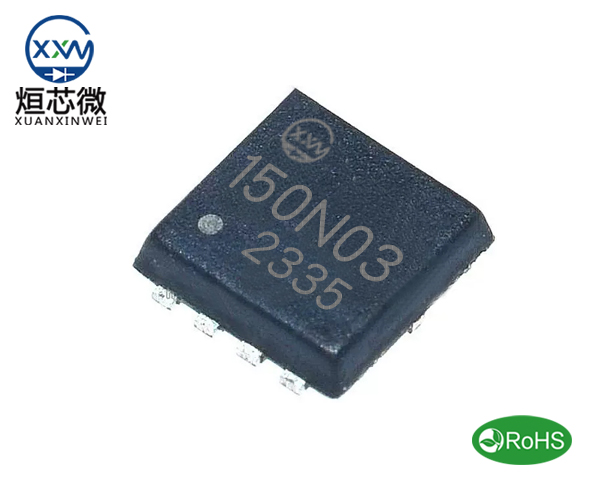

150N03D場效應管封裝為：PDFN3*3-8L

作用與應用

150N03D場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。150N03D廣泛應用于以下領域：

電源管理：150N03D可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。

信號放大：在音頻放大器和低頻放大器中，150N03D可以作為信號放大的關鍵部件。

開關控制：在各種開關電路中，如LED燈控制、電機控制等，150N03D能提供高效的開關控制功能。

模擬開關：在模擬電路中，150N03D可以作為開關管，用于模擬信號的控制和處理。

充電管理：在移動設備和電動車等充電管理系統中，150N03D用于充電過程中的電池保護和充電控制。
